এভিয়েশন-গ্রেড GH4169 এয়ারক্রাফ্ট ইঞ্জিন ফুয়েল পাইপ
চীনে একটি শীর্ষস্থানীয় সরবরাহকারী এবং প্রস্তুতকারক হিসাবে, GNEE ইস্পাত খরচ-কার্যকর নিকেল-ভিত্তিক খাদ পণ্য সরবরাহ করে।
- ই-মেইল পাঠান:ss@gneesteel.com
- টেলিফোন:+8615824687445
Gnee Super Alloy (Tianjin) Co., Ltd. হল চীনের বিমানচালনা-গ্রেডের gh4169 বিমানের ইঞ্জিনের জ্বালানী পাইপের অন্যতম পেশাদার নির্মাতা এবং সরবরাহকারী৷ আপনি যদি চীনে তৈরি উচ্চ মানের বিমানচালনা-গ্রেডের gh4169 এয়ারক্রাফ্ট ইঞ্জিনের জ্বালানী পাইপের পাইকারিতে যাচ্ছেন, তাহলে আমাদের কারখানা থেকে বিনামূল্যের নমুনা পেতে স্বাগতম। ভাল পরিষেবা এবং যুক্তিসঙ্গত মূল্য উপলব্ধ.
এভিয়েশন ফুয়েল সিস্টেমগুলি সর্বাধিক নির্ভুলতার জন্য অনুমতি দেয়। আমাদেরজিনি স্টিল GH4169 জ্বালানী পাইপকার্যকরভাবে কোকিং প্রতিরোধ করতে এবং আধুনিক টারবাইনের তীব্র স্পন্দনশীল চাপ সহ্য করার জন্য নির্ভুল প্রক্রিয়ার সাথে তৈরি করা হয়। আমরা একটি কঠোর শূন্য-লিকেজ নীতি মেনে চলি, এটি নিশ্চিত করে যে প্রতিটি মিলিমিটার টিউব ফ্লাইট মান পূরণ করে।
100% ট্রেসেবিলিটি:প্রতিটি ব্যাচ একটি ফ্যাক্টরি টেস্ট সার্টিফিকেট (MTC) এর ফার্নেস নম্বরের সাথে সম্পর্কিত।
মহাকাশ-গ্রেড পরিচ্ছন্নতা:পেশাদার অতিস্বনক পরিষ্কারের প্রক্রিয়াগুলি নিশ্চিত করে যে টিউবিংটি তেল, ধাতব শেভিং এবং মাইক্রো পার্টিকেলস মুক্ত।
উচ্চ-তাপমাত্রা স্থিতিশীলতা:পর্যন্ত অবিচ্ছিন্ন অপারেটিং তাপমাত্রার অধীনেও কাঠামোগত অখণ্ডতা বজায় রাখে700 ডিগ্রি (1300 ডিগ্রি ফারেনহাইট)।
GH4169 পাতলা-ওয়ালা টিউবের ওজন কমানোর বিষয়ে পরামর্শ পেতে ক্লিক করুন
এভিয়েশন-গ্রেড GH4169 বিমানের ইঞ্জিনের জ্বালানী পাইপবর্ণনা
অ্যারোস্পেস-গ্রেড GH4169 টিউবিং (Inconel 718, UNS N07718, বা 2.4668 নামেও পরিচিত) হল একটি নিকেল-ভিত্তিক বৃষ্টিপাত-হার্ডেনিং সুপারঅ্যালয় যা উচ্চ-স্ট্রেস, উচ্চ- এয়ার ক্রাফ্ট সহ উচ্চ-চাপের ক্ষেত্রে ব্যবহৃত হয় পাইপিং সিস্টেম। এটি 650 ডিগ্রি -700 ডিগ্রি পর্যন্ত অপারেটিং তাপমাত্রায় এর উচ্চতর শক্তি, ক্লান্তি প্রতিরোধের এবং অক্সিডেশন প্রতিরোধের জন্য নির্বাচিত হয়।
একটি GH4169 পাইপ উদ্ধৃতি অনুরোধ করুন
GH4169 বিমানের ইঞ্জিনের জ্বালানী পাইপবর্ণনা
| প্যারামিটার | বর্ণনা |
|---|---|
| উপাদান | GH4169 (UNS N07718 / Inconel 718) |
| পণ্য ফর্ম | এভিয়েশন গ্রেড সিমলেস টিউব – এয়ারক্রাফট ইঞ্জিন ফুয়েল সিস্টেম |
| প্রাচীর বেধ | পাতলা দেয়াল - সাধারণত 0.020″ - 0.049″ (0.51 - 1.24 মিমি) |
| ডিজাইনের প্রয়োজনীয়তা | উচ্চ চাপ জ্বালানী বিতরণ, তাপ স্থিতিশীলতা, কম্পন প্রতিরোধের, আগুন প্রতিরোধের |
| প্রযোজ্য মান | AMS 5590, AMS 5589, ASTM B983, AS9100, FAA AC 43.13-1B |
| সাধারণ অ্যাপ্লিকেশন | এয়ারক্রাফ্ট ইঞ্জিন ফুয়েল ম্যানিফোল্ড, ফুয়েল ইনজেকশন লাইন, ফুয়েল রিটার্ন লাইন, মেইন ফুয়েল সাপ্লাই লাইন, হাই প্রেসার ফুয়েল ডেলিভারি সিস্টেম |
দ্রষ্টব্য: GH4169জন্য ব্যাপকভাবে ব্যবহৃত হয়বিমান ইঞ্জিন জ্বালানী টিউবউচ্চ শক্তি, তাপীয় স্থিতিশীলতা, ক্লান্তি প্রতিরোধের, এবং জ্বালানী পরিবেশে জারা প্রতিরোধের চমৎকার সমন্বয়ের কারণে।
GH4169 অ্যালয় টিউব স্পেসিফিকেশন
GH4169 বিজোড় টিউব রাসায়নিক রচনা
| উপাদান | রচনা (%) |
|---|---|
| নিকেল (Ni) | 50.0 – 55.0 |
| ক্রোমিয়াম (Cr) | 17.0 – 21.0 |
| নিওবিয়াম (Nb) + ট্যানটালাম (Ta) | 4.75 – 5.50 |
| মলিবডেনাম (Mo) | 2.80 – 3.30 |
| টাইটানিয়াম (Ti) | 0.65 – 1.15 |
| অ্যালুমিনিয়াম (আল) | 0.20 – 0.80 |
| কোবাল্ট (Co) | 1.0 এর থেকে কম বা সমান |
| আয়রন (Fe) | ভারসাম্য |
উচ্চ তাপমাত্রায় GH4169 টিউবের যান্ত্রিক বৈশিষ্ট্য
| তাপমাত্রা | প্রসার্য শক্তি (আরএম) | ফলন শক্তি (Rp0.2) | প্রসারণ (A5) | কঠোরতা |
| 650 ডিগ্রী (1200 ডিগ্রী ফা) | 1000 MPa এর চেয়ে বড় বা সমান | 850 MPa এর চেয়ে বড় বা সমান | 15% এর চেয়ে বড় বা সমান | 36 - 44 HRC |
এখন GH4169 অ্যালয় পিডিএফ ফাইল ডাউনলোড করতে ক্লিক করুন
বিমানের জ্বালানী সিস্টেমের জন্য GH4169 পাইপের স্ট্যান্ডার্ড ব্যাস
| OD (ইন) | OD (মিমি) | প্রাচীর (এ) | প্রাচীর (মিমি) | কাজের চাপ (psi) | সাধারণ আবেদন |
|---|---|---|---|---|---|
| 0.125 | 3.18 | 0.016 | 0.41 | 3,200 | পাইলট জ্বালানী লাইন, ছোট ইঞ্জিন নিয়ন্ত্রণ |
| 0.125 | 3.18 | 0.020 | 0.51 | 4,200 | ইন্সট্রুমেন্টেশন, ব্যালেন্স লাইন |
| 0.188 | 4.78 | 0.020 | 0.51 | 2,800 | জ্বালানী রিটার্ন লাইন, কম প্রবাহ |
| 0.188 | 4.78 | 0.028 | 0.71 | 4,200 | কন্ট্রোল লাইন, ফুয়েল মিটারিং |
| 0.188 | 4.78 | 0.035 | 0.89 | 5,500 | উচ্চ চাপ নিয়ন্ত্রণ |
| 0.250 | 6.35 | 0.020 | 0.51 | 2,000 | জ্বালানী রিটার্ন, ভারসাম্য |
| 0.250 | 6.35 | 0.028 | 0.71 | 3,000 | জ্বালানী সরবরাহ, বহুগুণ |
| 0.250 | 6.35 | 0.035 | 0.89 | 4,000 | উচ্চ চাপ সরবরাহ |
| 0.250 | 6.35 | 0.049 | 1.24 | 6,000 | চরম উচ্চ চাপ |
| 0.313 | 7.95 | 0.028 | 0.71 | 2,400 | প্রধান জ্বালানী বহুগুণ |
| 0.313 | 7.95 | 0.035 | 0.89 | 3,200 | উচ্চ প্রবাহ সরবরাহ |
| 0.375 | 9.53 | 0.028 | 0.71 | 2,000 | প্রধান জ্বালানী লাইন |
| 0.375 | 9.53 | 0.035 | 0.89 | 2,600 | উচ্চ চাপ প্রধান সরবরাহ |
| 0.375 | 9.53 | 0.042 | 1.07 | 3,200 | বড় ইঞ্জিন সরবরাহ |
| 0.500 | 12.70 | 0.035 | 0.89 | 1,900 | প্রধান জ্বালানী হেডার |
| 0.500 | 12.70 | 0.049 | 1.24 | 2,800 | উচ্চ প্রবাহ / উচ্চ চাপ |
| 0.500 | 12.70 | 0.065 | 1.65 | 3,900 | চরম কর্তব্য |
| 0.625 | 15.88 | 0.035 | 0.89 | 1,500 | বড় ইঞ্জিন প্রধান ফিড |
| 0.625 | 15.88 | 0.049 | 1.24 | 2,200 | উচ্চ ভলিউম সরবরাহ |
| 0.750 | 19.05 | 0.049 | 1.24 | 1,800 | বড় ইঞ্জিন হেডার |
| 0.750 | 19.05 | 0.065 | 1.65 | 2,500 | ভারী শুল্ক জ্বালানী সিস্টেম |
GH4169 এর জন্য সর্বাধিক ব্যবহৃত জ্বালানী লাইনের আকার
| পদমর্যাদা | OD (ইন) | OD (মিমি) | প্রাচীর (এ) | প্রাচীর (মিমি) | ব্যবহারের ফ্রিকোয়েন্সি | সাধারণ ইঞ্জিনের ধরন |
|---|---|---|---|---|---|---|
| 1 | 0.250 | 6.35 | 0.035 | 0.89 | খুব উচ্চ | Turbofan (CFM56, LEAP, PW1000G) |
| 2 | 0.188 | 4.78 | 0.028 | 0.71 | খুব উচ্চ | টার্বোফান নিয়ন্ত্রণ লাইন |
| 3 | 0.375 | 9.53 | 0.035 | 0.89 | উচ্চ | প্রধান জ্বালানী সরবরাহ |
| 4 | 0.250 | 6.35 | 0.028 | 0.71 | উচ্চ | জ্বালানী সরবরাহ, বহুগুণ |
| 5 | 0.500 | 12.70 | 0.035 | 0.89 | মাঝারি | প্রধান জ্বালানী হেডার |
| 6 | 0.188 | 4.78 | 0.020 | 0.51 | মাঝারি | রিটার্ন লাইন, কম প্রবাহ |
| 7 | 0.125 | 3.18 | 0.020 | 0.51 | মাঝারি | পাইলট জ্বালানী, যন্ত্র |
| 8 | 0.313 | 7.95 | 0.035 | 0.89 | মাঝারি | উচ্চ প্রবাহ বহুগুণ |
| 9 | 0.500 | 12.70 | 0.049 | 1.24 | কম | চরম চাপ সিস্টেম |
| 10 | 0.375 | 9.53 | 0.042 | 1.07 | কম | বড় ইঞ্জিন সরবরাহ |
GH4169 পণ্য কাস্টমাইজ করতে আমাদের সাথে যোগাযোগ করুন আপনার প্রকল্পের মাত্রার সাথে মানানসই
GH4169 জ্বালানী পাইপের সুবিধা
GH4169 জ্বালানী পাইপ: গুরুত্বপূর্ণ সাফল্যের কারণ
অক্সিডেশন এবং কোকিং প্রতিরোধ:উচ্চ ক্রোমিয়াম এবং নিকেল সামগ্রী টিউবের অভ্যন্তরে জ্বালানী কার্বনাইজেশন (কোকিং) প্রতিরোধ করে, যা জ্বালানী অগ্রভাগকে আটকাতে পারে এবং ইঞ্জিনের আগুনের কারণ হতে পারে।
তাপীয় ক্লান্তি শক্তি:ইঞ্জিন স্টার্ট-আপ এবং ফুল-থ্রটল আফটারবার্নার এনগেজমেন্টের সময় দ্রুত শীতল ও গরম করার চক্র সহ্য করার জন্য প্রকৌশলী।
উচ্চতর ওয়েল্ডেবিলিটি:টিআইজি বা অরবিটাল ওয়েল্ডিং ব্যবহার করে জ্বালানি মেনিফোল্ডের সাথে বিরামহীন একীকরণের জন্য ডিজাইন করা হয়েছে, উচ্চ-শক্তির জয়েন্টগুলি নিশ্চিত করে যা কম্পনের অধীনে ফাটবে না।
GH4169 এর প্রধান অ্যাপ্লিকেশন পাইপ
জ্বালানী বহুগুণ:একটি জেট ইঞ্জিনের প্রধান এবং অক্জিলিয়ারী ফুয়েল ডেলিভারি রিং।
আফটারবার্নার ইনজেক্টর:উচ্চ -গতির নিষ্কাশন স্রোতে জ্বালানি ইনজেক্ট করে।
অগ্রভাগ কুলিং লাইন:নিরাপদ অপারেটিং তাপমাত্রা সীমার মধ্যে জ্বালানী ইনজেক্টরগুলি বজায় রাখা নিশ্চিত করে।
অক্জিলিয়ারী পাওয়ার ইউনিট ফুয়েল সিস্টেম:অক্জিলিয়ারী পাওয়ার ইউনিটে একটি নির্ভরযোগ্য জ্বালানি সরবরাহ করে।
টিউবের জন্য GH4169 নন-ধ্বংসাত্মক টেস্টিং (NDT) প্রয়োজনীয়তা
জিনি খাদএকটি বিশ্বস্ত সরবরাহকারী হিসাবে,জিনি খাদএকটি "শূন্য- ত্রুটি" নীতি মেনে চলে। প্রতিটিGH4169 বিজোড় পাইপচালানের আগে একটি কঠোর পরিদর্শন প্রক্রিয়ার মধ্য দিয়ে যায়।
| মঞ্চ | প্রক্রিয়া | উদ্দেশ্য |
| প্রাথমিক | ভিআইএম + ইএসআর গলে যাওয়া | অতি-উচ্চ বিশুদ্ধতা এবং শস্য পরিশোধন নিশ্চিত করুন |
| গঠন | মাল্টি-কোল্ড রোলিং পাস | অতি পাতলা দেয়াল এবং আঁটসাঁট সহনশীলতা অর্জন করুন |
| চিকিৎসা | ভ্যাকুয়াম অ্যানিলিং | পৃষ্ঠ জারণ ছাড়া চাপ উপশম |
| ফিনিশিং | নির্ভুলতা সোজা করা | মহাকাশ সমাবেশের জন্য নিখুঁত প্রান্তিককরণ নিশ্চিত করুন |

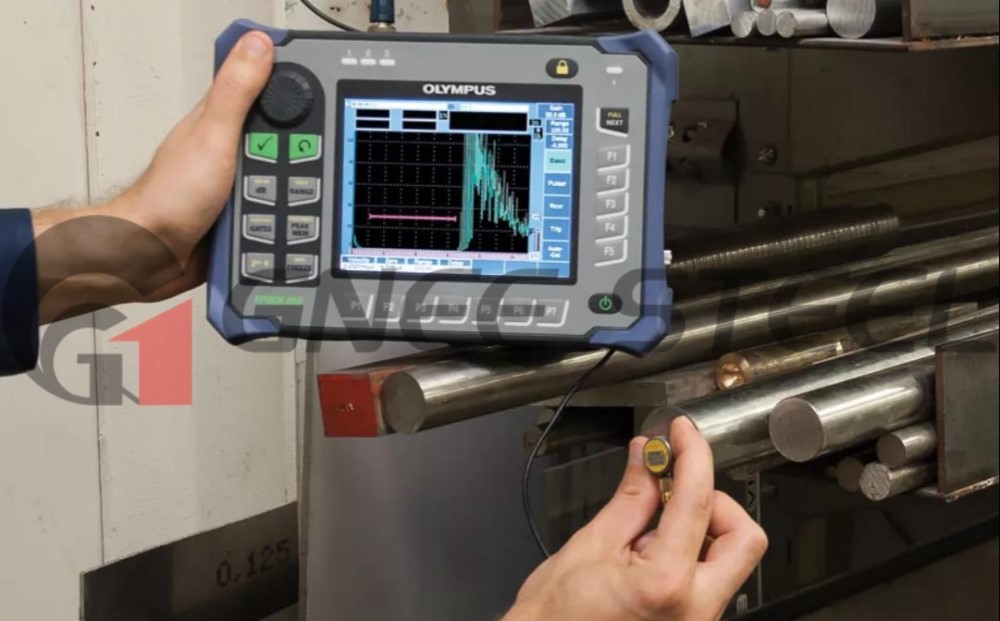

| গুণমান | 100% অতিস্বনক + এডি কারেন্ট | পাতলা ক্রস-বিভাগে শূন্য ত্রুটির গ্যারান্টি |
GNEE গ্রুপ GH4169 সুপারঅ্যালয় প্যাকেজিং
GNEE গ্রুপ GH4169 সুপারঅ্যালয় প্যাকেজিং
আপনার পছন্দের প্যাকেজিং এবং শিপিং পদ্ধতি বেছে নিতে আমাদের সাথে যোগাযোগ করুন
কেন জিনি স্টিলের GH4169 টিউবিং চয়ন করবেন?
✅️অ্যারোস্পেস পাইকারি মূল্য:বাল্ক উত্পাদন চুক্তির জন্য উপলব্ধ উল্লেখযোগ্য খরচ সুবিধা.
✅ সরাসরি ফ্যাক্টরি থেকে:কাস্টমাইজড স্পেসিফিকেশনের জন্য আমাদের সুপারঅ্যালয় ইঞ্জিনিয়ারদের সাথে সরাসরি যোগাযোগ।
✅️গ্লোবাল এক্সপোর্ট লিডার:রাশিয়ায় প্রত্যয়িত মহাকাশ উপাদান রপ্তানি করার ব্যাপক অভিজ্ঞতা (রাশিয়ান ফেডারেশন উচ্চ শিক্ষা কমিটি (GOST) মানদণ্ডের সাথে সঙ্গতিপূর্ণ) এবং পশ্চিমা বাজারে।
GH4169 সার্টিফিকেট
FAQ
প্রশ্ন: আপনি কি প্রি-বেন্ট ফুয়েল পাইপ অ্যাসেম্বলি প্রদান করতে পারেন?
A:যদিও আমাদের মূল শক্তি উচ্চ-নির্ভুল স্ট্রেইট সিমলেস টিউব তৈরি করছে, আমরা আপনার CAD অঙ্কনের উপর ভিত্তি করে বাঁকানো, ফ্লেয়ার্ড, এবং শেষ-ফিট করা অ্যাসেম্বলি প্রদানের জন্য প্রত্যয়িত অ্যারোস্পেস ফেব্রিকেশন অংশীদারদের সাথে সহযোগিতা করি৷
প্রশ্ন: এই জ্বালানী পাইপের জন্য সর্বাধিক অপারেটিং তাপমাত্রা কত?
A:GH4169 (Inconel 718) ব্যতিক্রমীভাবে স্থিতিশীল এবং উচ্চ যান্ত্রিক শক্তি বজায় রাখে700 ডিগ্রী (1300 ডিগ্রী ফা), এটিকে "হট জোন" জ্বালানী সরবরাহের জন্য আদর্শ করে তোলে।
প্রশ্ন: আপনি কীভাবে জ্বালানী পাইপের অভ্যন্তরীণ পরিচ্ছন্নতার গ্যারান্টি দেন?
A:আমরা একটি মালিকানাধীন ক্ষারীয় পরিষ্কার এবং ডিওনাইজড ওয়াটার রিনিং প্রক্রিয়া ব্যবহার করি যার পরে ভ্যাকুয়াম শুকানো হয়। ট্রানজিটের সময় পরিবেশগত দূষণ রোধ করার জন্য পরিদর্শনের পরপরই প্রতিটি টিউব উভয় প্রান্তে আটকানো হয়।
